PC-98x1のCバススロットを増やす
|
| なぜこんなことを？ |
NEC PC-9801BXは，私の家ではプロキシサーバーとなっているのだが，これにファイルサーバーの役目も引き受けてもらおうと思った．
しかし，内蔵IDEは270MB．ファイルサーバー領域に出来るようなHDD容量はない．そこでWyvernに付いている1GBのSCSIをCerberus側に
持ってくることにする．しかしCバススロットの空きはもう無い(1スロットは予約済み)．
そこで，裏板を見てみるとどうやら4スロット入る領域があるのでそこに1スロット増やすことにする．
この改造は，4スロットに増やすことが可能な機種と不可能な機種がある．判断としては，
「リアパネルを切り落として4スロット分のCバスユニットを収める空間がある機種」
に限る．
| 用意するもの |
4スロットあるCバススロットユニット
金ノコ
| 改造手順 |
それらしきネジをゆるめてリアパネルを外す．

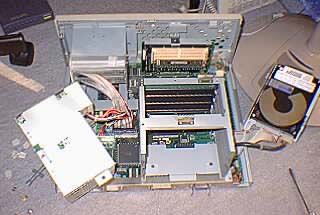

Cバススロットユニットを外すために邪魔になる物はすべて外す．
Cバススロットフレームのネジ穴などが違うと思うので一応交換しておく．
Cバススロットコネクタ板は４本のネジで固定されているので，そのネジを外し，持ってきたものと交換する．
マザーボード側のネジ穴が少しずれる場合は，マザーボードに乗っかる足を少し折り曲げてやる．
ただし慎重に折り曲げないと「ふにっ」と折れるので注意すること．
他のネジ穴もずれることがあるので，Cバスカードを差すときに力の掛かり具合の問題ある場所のみを固定しても可．
その場合，あまったネジはなくさないように．
あとは外したパーツを元に戻す．
切りにくいとは思うが，左写真の様に切り落とす．
切り落とすのが面倒な場合はリアパネルを外したまま運用すればいいのだが，電源用空冷ファンにコードが絡まったり，
虫が入って来たりするかもしれないのであまりやらないほうがいいだろう．
