Soket5にPentiumPro用空冷ファンを載せる その1

始めに・・・

MCUK P55C-K6-S1とMTSA-M1Tを使ってK6を載せているとFDが読めなくなってしまいました．
そこでPentiumPro用巨大空冷ファンを使用して空冷してあげたらうまくいったので，その時の金具の加工方法をお教えします．

用意する物

C.P.U. COOLER "SCC6863-60[H]
PentiumPro用空冷ファン．
大阪日本橋のパソコン工房(ドトール珈琲横)でGET．(\2,480)

ピアノ線
強度と加工性を考えると #20(0.85〜0.9mm)の物がいいでしょう．(\100)

装着手順とそのほか

１．ピアノ線の切断と曲げ加工

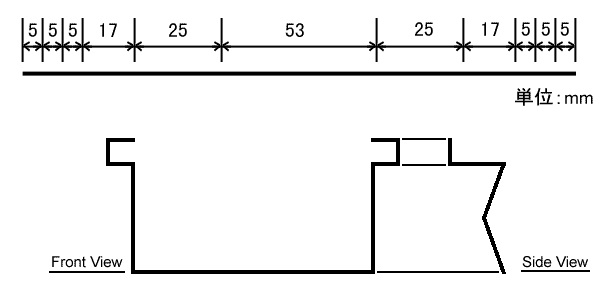

まず，下の図を参考にピアノ線をカットして下さい．

切断作業が終わったら，上の図を参考に曲げ加工を行って下さい．

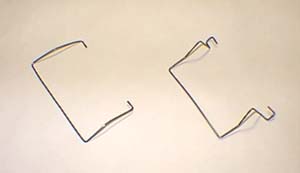

←こんな形にします．

左側の金具の設計図は簡単すぎるのであえて載せてません．（＾＾；
幅をヒートシンクの幅にして折々します．

ここで，右側の金具の25cm部分を何故少しだけ曲げてあるかというと，
ツメに引っかけたとき，曲げてある部分が少し伸びますが，これが元に
戻ろうとする力でヒートシンクを固定させるためです．

Finish．金具で取り付け

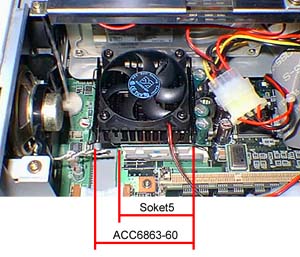

写真のような向きで取り付けます．
金具は，ヒートシンクがはみ出ている方(S1のコンデンサとは反対側)に複雑な方の金具(以下 甲)を使用します．
コンデンサ側には簡単加工の金具(以下 乙)を使用します．
ヒートシンクへの装着位置は，ヒートシンクの一番端側に横から挟むように取り付けます．
あとは甲を先に引っかけておいて，乙を，下駄を避けてソケットのツメに引っかけます．

さすがにPentiumPro用はでかいっす．（＾＾；
